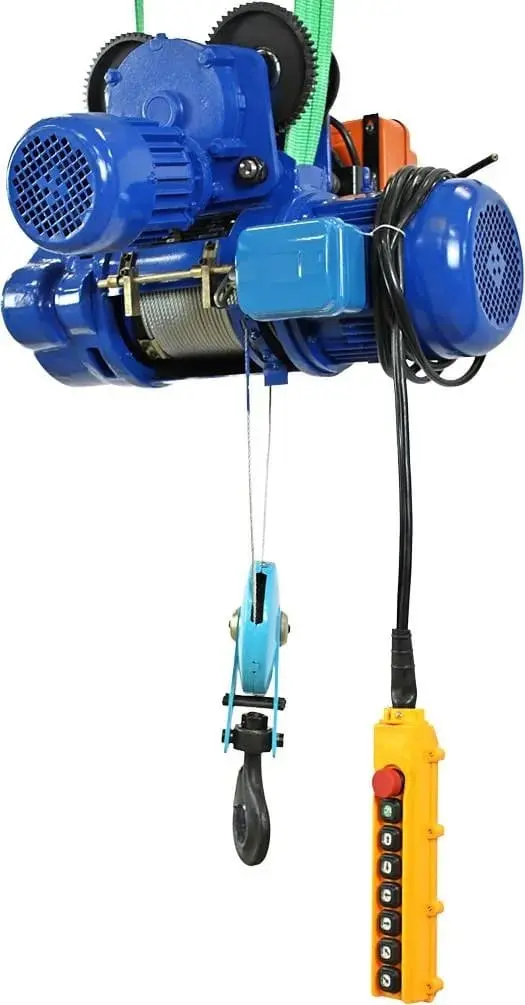

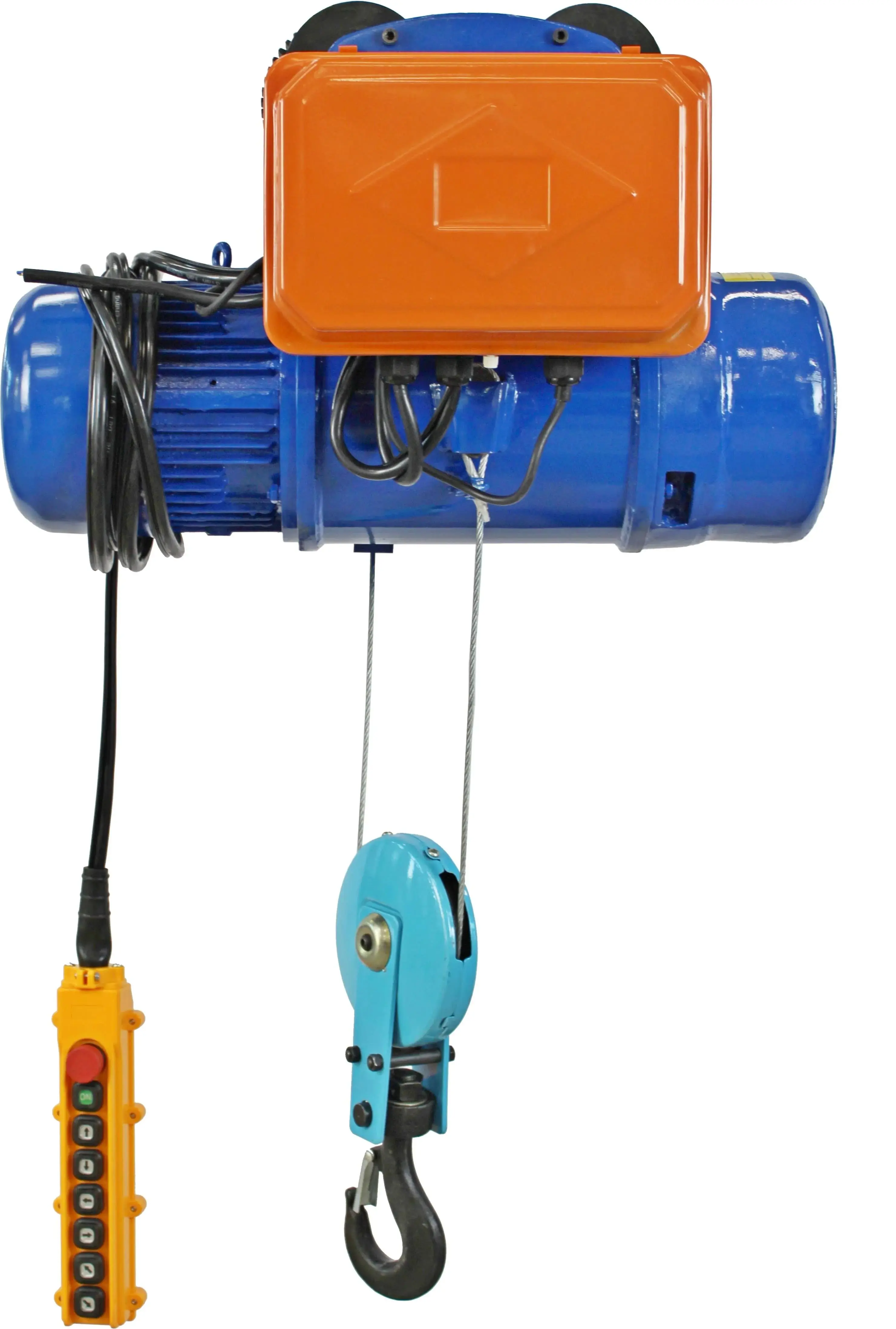

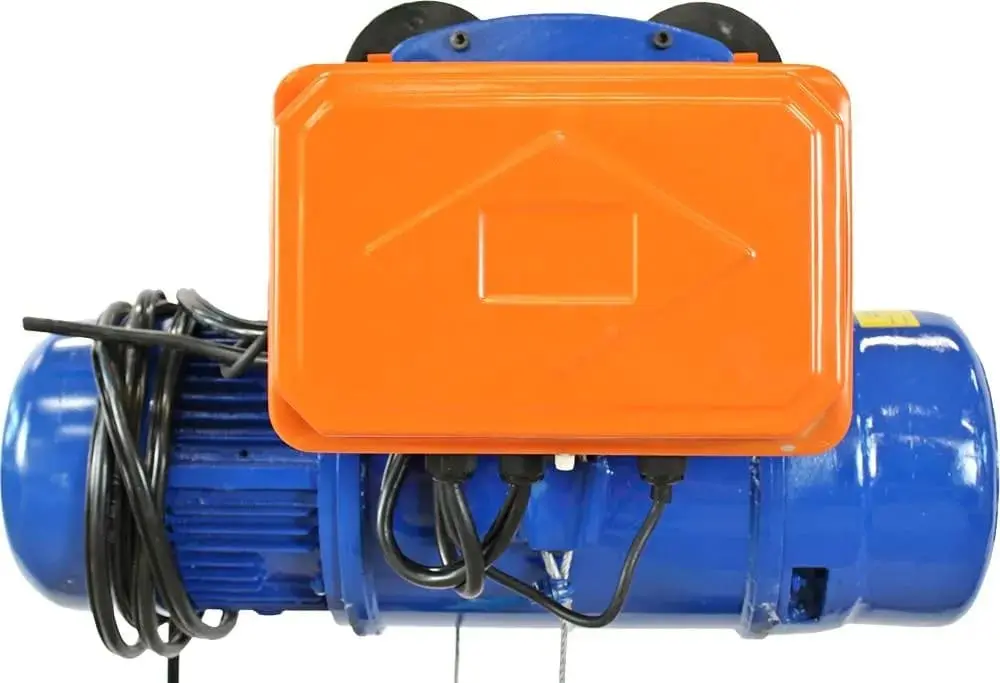

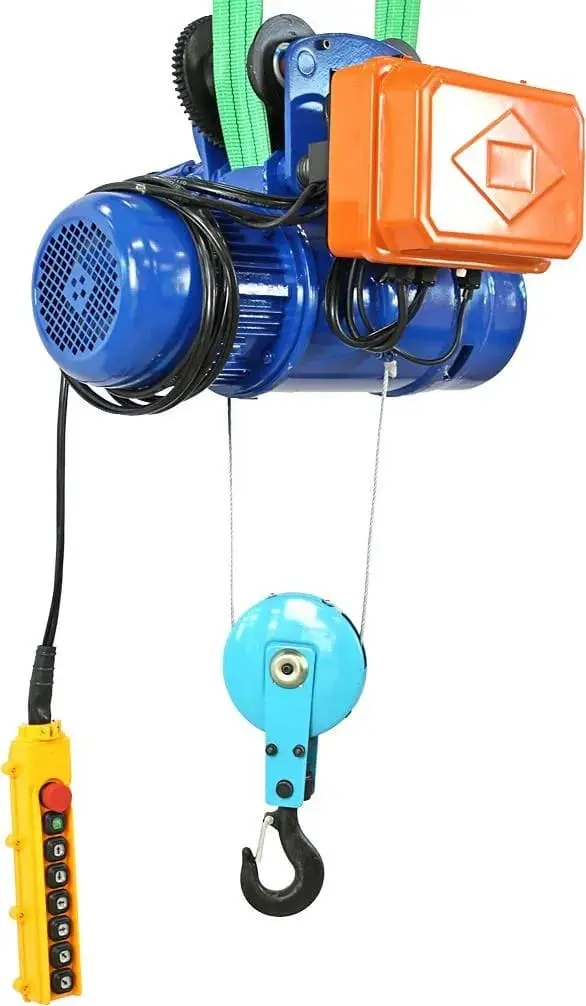

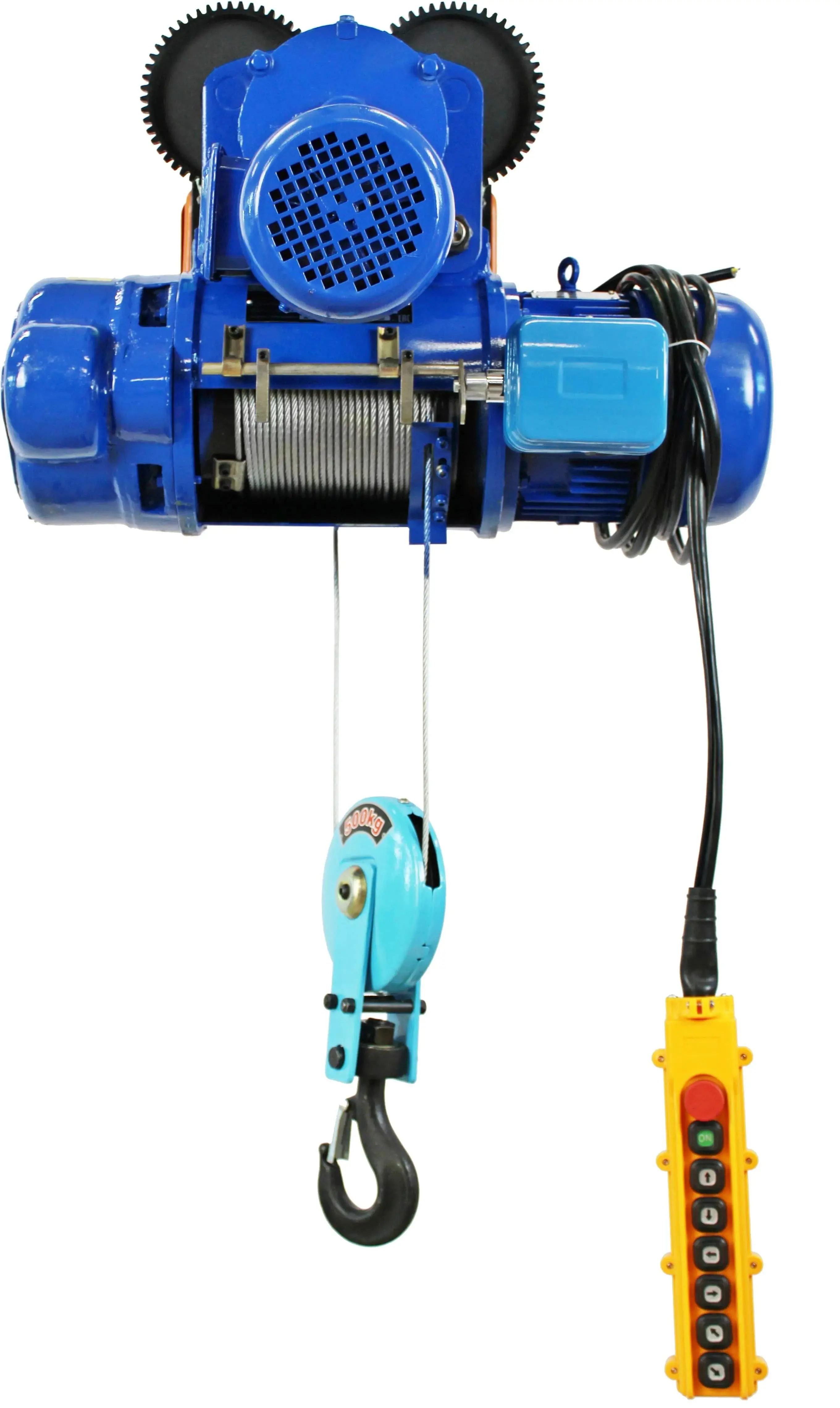

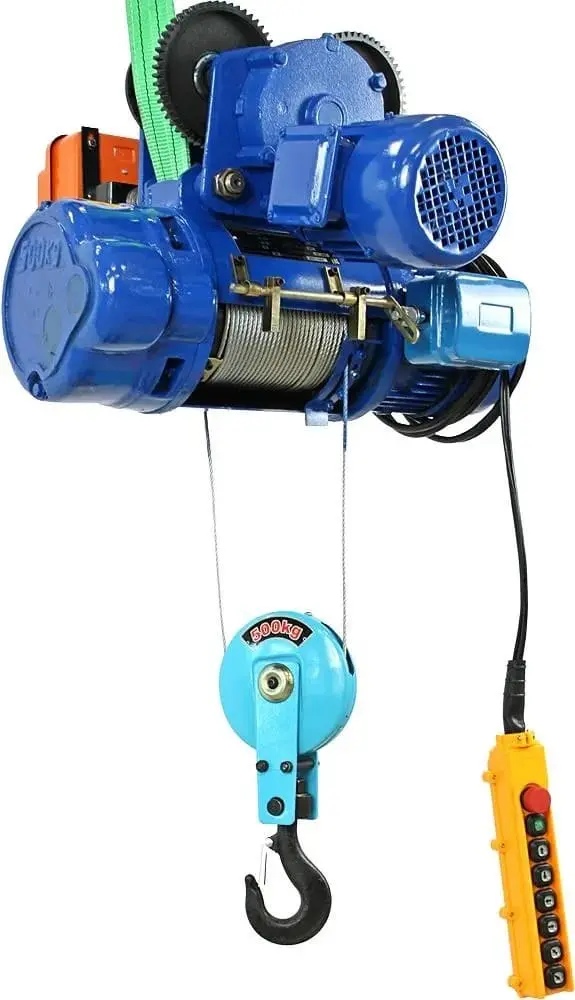

Таль электрическая передвижная Shtapler CD

Грузоподъемность от 500 кг

500 кг

1000 кг

2000 кг

3200 кг

5000 кг

Высота подъема: от 6 м до 18 м

Строительна высота: от 630 мм до 1310 мм

Главные особенности

Износостойкие ролики каретки
Вращающийся крюк
Возможность горизонтального и вертикального использования

Запросить КП

Детальный обзор продукта

Описание
Характеристики
Варианты модификаций модели

Каретка на роликах с увеличенным сроком службы

Таль оснащена износостойкими роликами передвижной каретки и надежным редуктором.

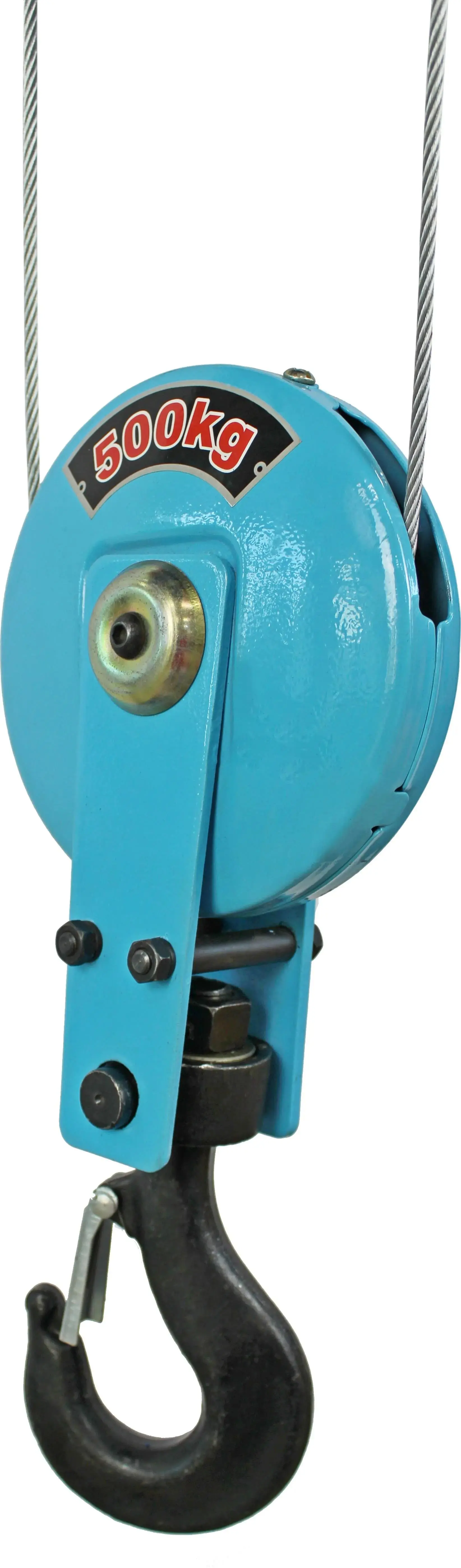

Вращающийся крюк

Облегчает работу с грузом в несовершенных условиях строповки.

Два вида перемещения грузов

Модель CD используется для подъема и опускания грузов по вертикали, а также для перемещения грузов горизонтально вдоль двутавровой балки.

Работает на стальном тросе

В качестве тягового элемента используется стальной трос.

Грузоподъемность, кг:500-5000 *

Высота подъема, м:6-18 *

Строительная высота, мм:630-1310 *

Длина кабеля питания, м:0.5-1 *

Размер двутавровой балки, мм:88-124 / 100-130 / 100-134 / 116-180 *

Диаметр каната (троса), мм:4.8-15 *

Ширина зева крюка, мм:35-55 *

Мощность электродвигателя подъема, кВт:1.3-7.5 *

Мощность электродвигателя передвижения, кВт:0.2-0.8 *

Рабочее напряжение, В:380

Частота, Гц:50

Скорость передвижения, м/мин:20

Скорость подъема, м/мин:8

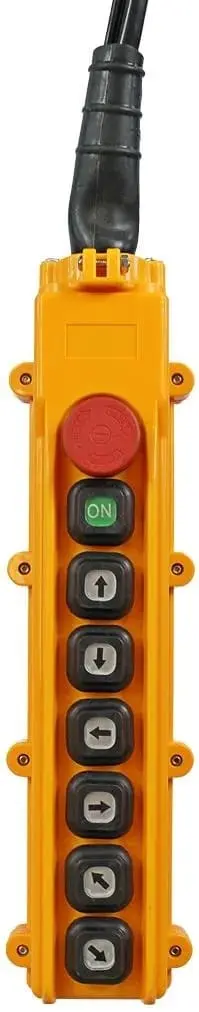

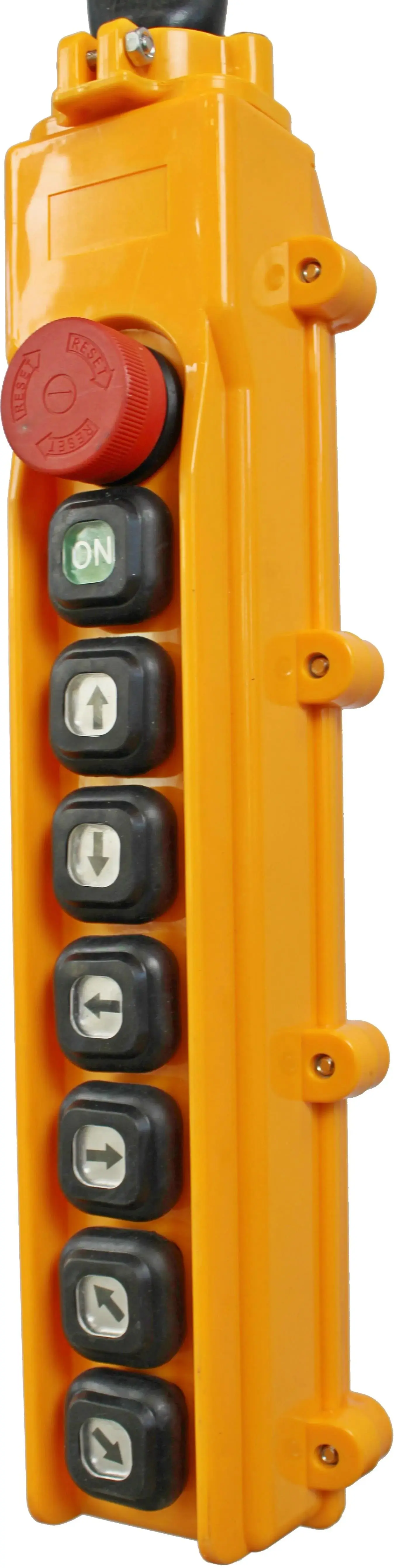

Количество кнопок на пульте, шт:6-8 *

Напряжение пульта, В :36

Длина кабеля пульта управления, м:8-17 *

Минимальный радиус закругления пути, м:1-4 *

Привод:электрический

Количество режимов скорости:1

Функция передвижения:да

Тяговый элемент:канат (трос)

Вращение нижнего крюка:да

Кратность полиспаста, кол-во:1

Концевой выключатель (на подъем/на опускание):вверх, вниз / вверх

Степень защиты:IP44 / IP45 / IP54

Общая длина, мм:650-1467 *

Общая ширина, мм:884-1055 *

Общая высота, мм:616-1138 *

Масса нетто, кг:120-590 *

Длина упаковки, мм:770-1340 *

Ширина упаковки, мм:160-310 *

Высота упаковки, мм:420-860 *

Вес брутто, кг:108-424 *

* - в зависимости от модификации модели

CD (J) 3,2т 18м

Грузоподъемность: 3200 кг

Высота подъема: 18 м

Строительная высота: 1080 мм

Диаметр каната (троса): 13 мм

CD (J) 5т 9м

Грузоподъемность: 5000 кг

Высота подъема: 9 м

Строительная высота: 1210 мм

Диаметр каната (троса): 15 мм

CD (J) 1т 6м

Грузоподъемность: 1000 кг

Высота подъема: 6 м

Строительная высота: 685 мм

Диаметр каната (троса): 7.7 мм

Модель	Грузоподъемность (кг)	Высота подъема (м)	Строительная высота (мм)	Диаметр каната (троса, мм)	Двутавровая балка (мм)
CD (J) 3,2т 18м	3200	18	1080	13	100-134
CD (J) 5т 9м	5000	9	1210	15	116-180
CD (J) 1т 6м	1000	6	685	7.7	88-124
CD (J) 0,5т 6м	500	6	630	7.7	88-124
CD (J) 0,5т 9м	500	9	630	4.8	88-124
CD (J) 0,5т 12м	500	12	670	7.7	88-124
CD (J) 1т 6м	1000	6	685	7.7	88-124
CD (J) 1т 9м	1000	9	685	7.7	88-124
CD (J) 1т 12м	1000	12	685	7.7	88-124
CD (J) 1т 18м	1000	18	780	7.7	88-124
CD (J) 2т 6м	2000	6	860	11	100-130
CD (J) 2т 9м	2000	9	860	11	100-130
CD (J) 2т 12м	2000	12	960	11	100-130
CD (J) 3,2т 6м	3200	6	985	13	100-130
CD (J) 3,2т 9м	3200	9	985	13	100-130
CD (J) 3,2т 12м	3000	12	985	13	100-130
CD (J) 3,2т 18м	3200	18	1080	13	100-134
CD 3,2т 18м	3200	18	1080	13	100-134
CD (J) 5т 6м	5000	9	1160	15	116-180
CD (J) 5т 9м	5000	9	1210	15	116-180
CD (J) 5т 12м	5000	12	1210	15	116-180
CD (J) 5т 18м	5000	18	1310	15	116-180
